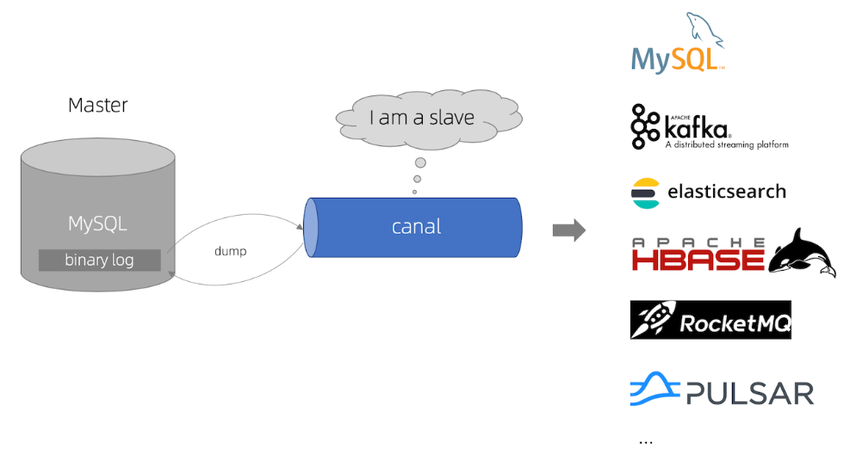

Canal的工作原理

Canal伪装自己为MySQL的从节点，向MySQL主节点发送dump协议
MySQL主节点一旦收到dump请求，开始推送binlog给canal
Canal会接收并解析这些变更事件并解析binlog，并发送到其它服务器（比如es、redis等等）

850X850

环境安装

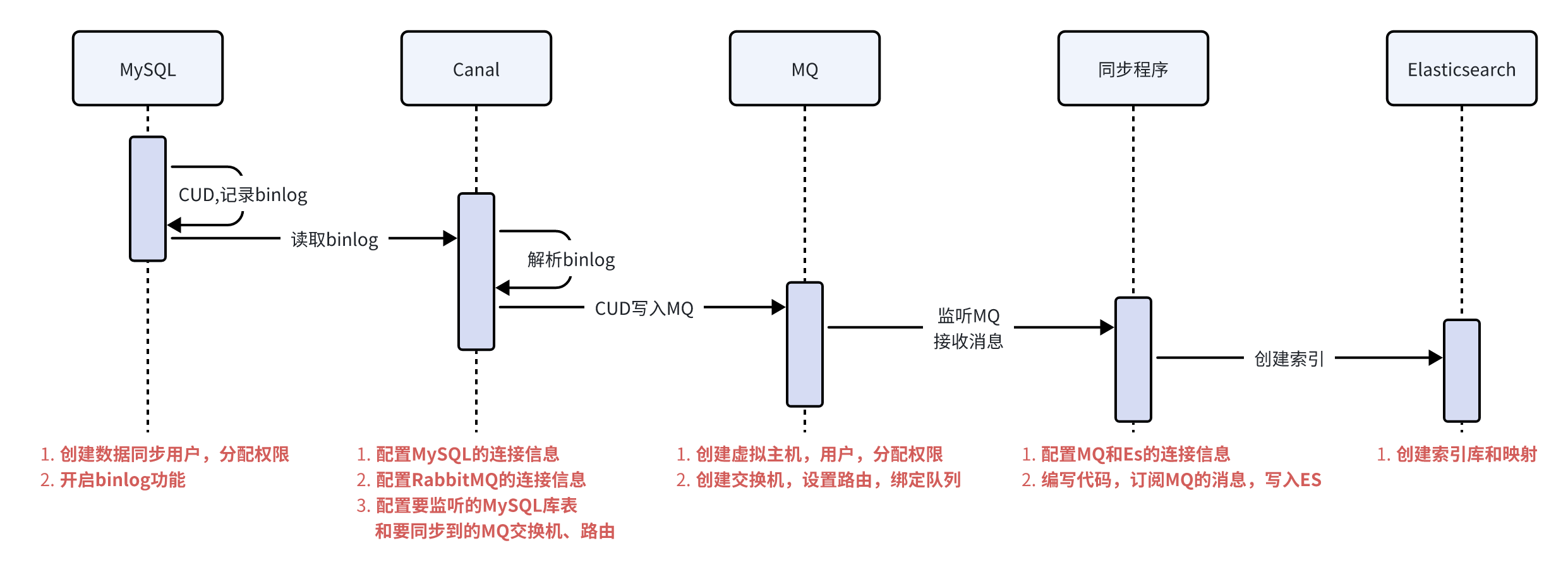

MySQL-Canal-MQ-ES的环境基本已经配置完毕

whiteboard_exported_image

配置Mysql

在MySQL中需要创建一个用户，并授权

# 进入mysql容器
docker exec -it mysql /bin/bash

# 使用命令登录
mysql -u root -p

# 创建用户 用户名：canal 密码：canal
create user 'canal'@'%' identified WITH mysql_native_password by 'canal';

# 授权
# SELECT：允许用户查询（读取）数据库中的数据
# REPLICATION SLAVE：允许用户作为 MySQL 复制从库，用于同步主库的数据
# REPLICATION CLIENT： 允许用户连接到主库并获取关于主库状态的信息
GRANT SELECT,REPLICATION SLAVE,REPLICATION CLIENT ON *.* TO 'canal'@'%';
FLUSH PRIVILEGES;

修改MySQL配置文件/usr/mysql/conf/my.cnf，开启Binlog功能

[mysqld]
# 打开binlog
log-bin=mysql-bin
# 选择ROW(行)模式: 以行为单位记录每个被修改的行的变更
binlog-format=ROW
# 配置MySQL replaction需要定义，不要和canal的slaveId重复
server_id=1

# 只保留最近3天的日志
expire_logs_days=3
# binlog每个日志文件的大小
max_binlog_size = 100m
# binlog缓存区的大小
max_binlog_cache_size = 512m

配置文件修改完毕之后，使用下面命令重启mysql容器

docker restart mysql

查看当前mysql的状态

-- 查看目前的binlog模式
SHOW VARIABLES LIKE 'log_bin'; -- ON
show variables like 'binlog_format';  -- ROW

-- 查看binlog日志文件列表
SHOW BINARY LOGS;

-- 查看当前正在写入的binlog文件
SHOW MASTER STATUS;

配置RabbitMQ

给出的服务器中已经提供好了rabbitmq的软件，启动之后可以直接访问

地址：http://192.168.101.68:15672/ 账号：czri 密码：czri1234

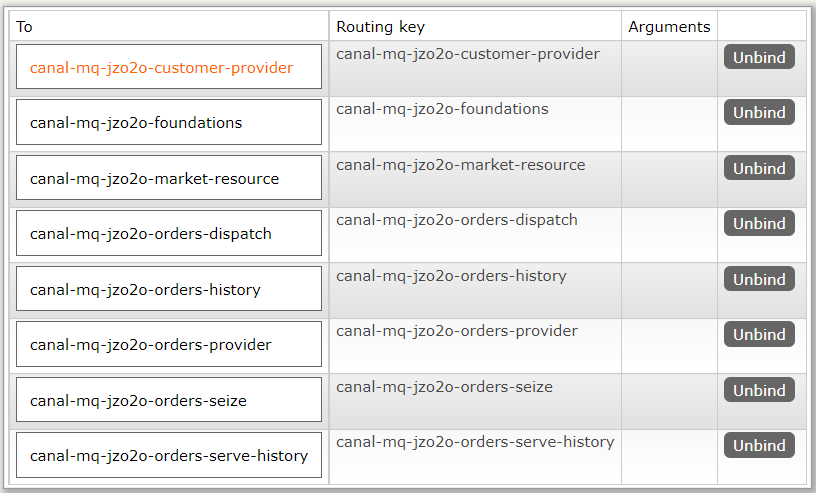

目前虚拟机中提前准备好了内容有

虚拟主机：/xzb
虚拟主机对应的账户和密码：xzb
top类型的交换机：exchange.canal-jzo2o，以及对应队列的绑定

1be8dfce-2271-41ad-b3d2-a2e058e22e2c

配置Canal

Canal容器在虚拟机中已经提供好了，要做的是对其进行配置

最终达到的效果就是：操作jzo2o-foundations数据库下serve_sync表的数据后通过canal将修改信息发送到MQ

配置MySQL的连接信息，修改/data/soft/canal/instance.properties

# 设置要监听的mysql服务器地址
canal.instance.master.address=192.168.101.68:3306

# 设置binlog同步开始位置
canal.instance.master.journal.name=mysql-bin.000001
canal.instance.master.position=0
canal.instance.master.timestamp=
canal.instance.master.gtid=

# 从MySQL同步时，用到的账号和密码
canal.instance.dbUsername=canal
canal.instance.dbPassword=canal

配置RabbitMQ的连接信息，修改/data/soft/canal/canal.properties

# tcp, kafka, rocketMQ, rabbitMQ
canal.serverMode = rabbitMQ

##################################################
#########       RabbitMQ             #############
##################################################
# 下面配置分别是mq主机的地址、虚拟主机名称、交换机名称、账户、密码、持久化方式
rabbitmq.host = 192.168.101.68
rabbitmq.virtual.host = /xzb
rabbitmq.exchange = exchange.canal-jzo2o
rabbitmq.username = xzb
rabbitmq.password = xzb
rabbitmq.deliveryMode = 2

配置需要监听的mysql表以及同步的mq的信息，修改/data/soft/canal/instance.properties

# 需要监听的数据库的表
# canal.instance.filter.regex=数据库名称\\数据表名称
# canal.instance.filter.regex=jzo2o-foundations\\.serve_sync
canal.instance.filter.regex=
    jzo2o-orders-1\\.orders_dispatch,
    jzo2o-orders-1\\.orders_seize,
    jzo2o-foundations\\.serve_sync,
    jzo2o-customer\\.serve_provider_sync,
    jzo2o-orders-1\\.serve_provider_sync,
    jzo2o-orders-1\\.history_orders_sync,
    jzo2o-orders-1\\.history_orders_serve_sync,
    jzo2o-market\\.activity

# 需要将对应表的变化，通知到交换机哪个routingKey上
# canal.mq.dynamicTopic=交换机的routingKey:监听的数据库和表
# canal.mq.dynamicTopic=canal-mq-jzo2o-foundations:jzo2o-foundations\\.serve_sync
canal.mq.dynamicTopic=
    canal-mq-jzo2o-orders-dispatch:jzo2o-orders-1\\.orders_dispatch,
    canal-mq-jzo2o-orders-seize:jzo2o-orders-1\\.orders_seize,
    canal-mq-jzo2o-foundations:jzo2o-foundations\\.serve_sync,
    canal-mq-jzo2o-customer-provider:jzo2o-customer\\.serve_provider_sync,
    canal-mq-jzo2o-orders-provider:jzo2o-orders-1\\.serve_provider_sync,
    canal-mq-jzo2o-orders-serve-history:jzo2o-orders-1\\.history_orders_serve_sync,
    canal-mq-jzo2o-orders-history:jzo2o-orders-1\\.history_orders_sync,
    canal-mq-jzo2o-market-resource:jzo2o-market\\.activity

测试MySQL-Canal-MQ

在测试之前，需要将binlog日志重置一下，以方便canal从mysql-bin.000001文件开始读取内容

重置MySQL的binlog

-- 重置mysql主节点，它会删除所有的binlog，然后重新从000001号开始记录日志
reset master;

-- 查看结果显示 mysql-bin.000001为正常
show master status;

删除meta.dat文件，重启canal

-- 停止docker
docker stop canal

-- 删除meta.dat文件(此文件是用于存储canal读取mysql中binlog的偏移量)
rm -rf /data/soft/canal/conf/meta.dat

-- 启动canal
docker start canal

安装ES

目前已经将数据同步到了MQ中，接下来编写一个程序从mq中监听数据，然后写入到es中

在这个es中已经创建好了对应的索引库serve_aggregation，结构如下

PUT /serve_aggregation
{
   "mappings" : {
      "properties" : {
        "city_code" : {
          "type" : "keyword"
        },
        "detail_img" : {
          "type" : "text",
          "index" : false
        },
        "hot_time_stamp" : {
          "type" : "long"
        },
        "id" : {
          "type" : "keyword"
        },
        "is_hot" : {
          "type" : "short"
        },
        "price" : {
          "type" : "double"
        },
        "serve_item_icon" : {
          "type" : "text",
          "index" : false
        },
        "serve_item_id" : {
          "type" : "keyword"
        },
        "serve_item_img" : {
          "type" : "text",
          "index" : false
        },
        "serve_item_name" : {
          "type" : "text",
          "analyzer": "ik_max_word",
          "search_analyzer":"ik_smart"
        },
        "serve_item_sort_num" : {
          "type" : "short"
        },
        "serve_type_icon" : {
          "type" : "text",
          "index" : false
        },
        "serve_type_id" : {
          "type" : "keyword"
        },
        "serve_type_img" : {
          "type" : "text",
          "index" : false
        },
        "serve_type_name" : {
          "type" : "text",
          "analyzer": "ik_max_word",
          "search_analyzer":"ik_smart"
        },
        "serve_type_sort_num" : {
          "type" : "short"
        }
      }
    }
}

启动虚拟机中的kibana软件

docker start kibana7.17.7

然后使用下面地址访问kibana

http://192.168.101.68:5601

最后查看目前的索引库信息

# 查看索引库
GET /serve_aggregation

# 查看索引库中的数据
GET /serve_aggregation/_search
{
  "query": {
    "match_all": {}
  }
}

# 查看 1686352662791016449记录
GET /serve_aggregation/_doc/1686352662791016449

编写同步程序

在foundations工程添加下边的依赖

 <dependency>
    <groupId>com.jzo2o</groupId>
    <artifactId>jzo2o-canal-sync</artifactId>
</dependency>
<dependency>
    <groupId>com.jzo2o</groupId>
    <artifactId>jzo2o-es</artifactId>
</dependency>

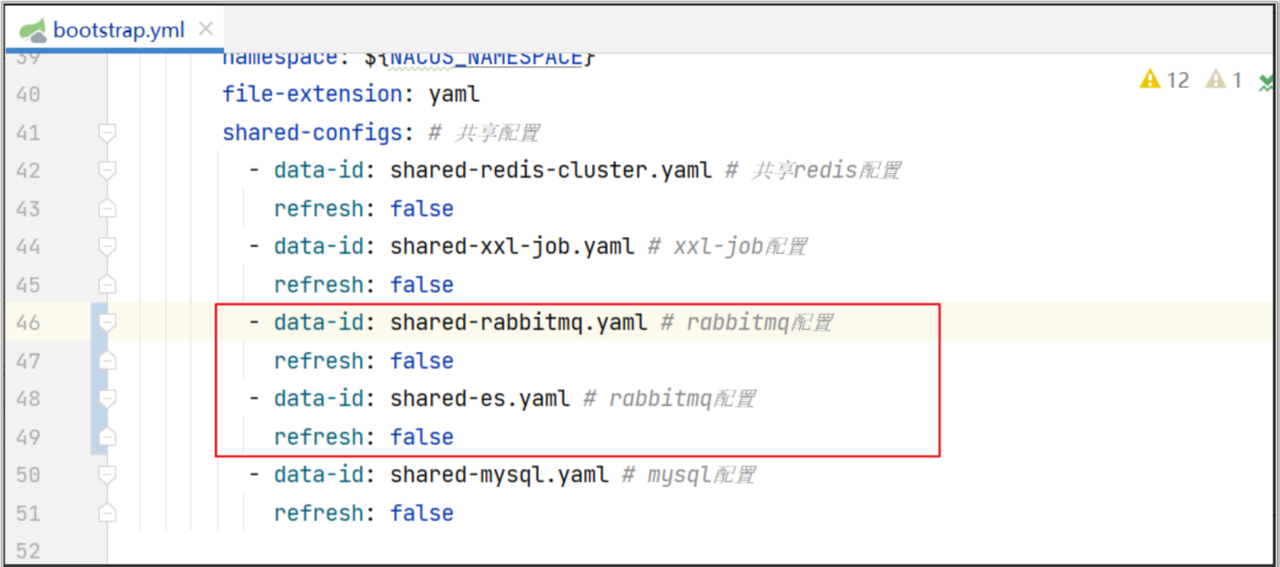

修改foundations的配置文件，连接es和mq

35c16d47-a9ff-419e-a95e-87a27cebb930

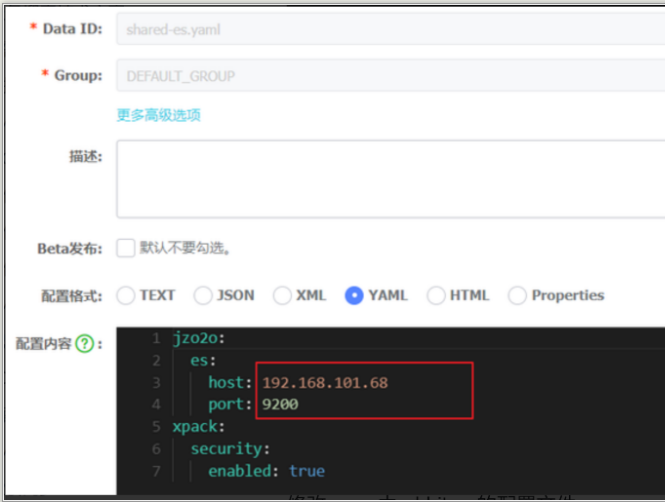

修改nacos中es的配置

a9c6c126-c1c2-4267-bc28-bc362c8bc312

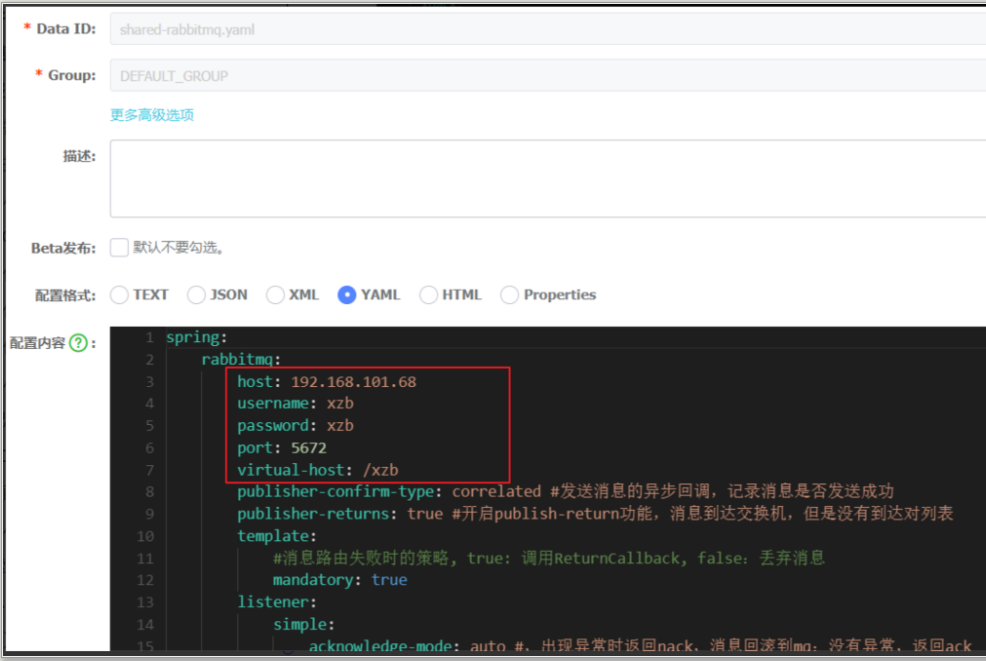

修改nacos中rabbitmq的配置

b7418c85-01e6-4c25-b91f-77d5c7920036

实现数据同步

在jzo2o-foundations模块中添加com.jzo2o.foundations.handler.ServeCanalDataSyncHandler

负责监听mq，然后将消息同步到es中

package com.jzo2o.foundations.handler;

import com.jzo2o.canal.listeners.AbstractCanalRabbitMqMsgListener;
import com.jzo2o.es.core.ElasticSearchTemplate;
import com.jzo2o.foundations.constants.IndexConstants;
import com.jzo2o.foundations.model.domain.ServeSync;
import org.springframework.amqp.core.ExchangeTypes;
import org.springframework.amqp.core.Message;
import org.springframework.amqp.rabbit.annotation.*;
import org.springframework.stereotype.Component;

import javax.annotation.Resource;
import java.util.List;

//本类负责解析MQ中同步的serve_sync这张表的数据,然后写入到ES的serve_aggregation索引库
//后面相似的类有很多,例如order_sync、user_sync, 每个类中所做事情的步骤是一样的
//1. 解析MQ中的消息内容,封装到实体类对象(所有类中的这部分代码是一样的)
//2. 将实体类对象的数据同步到ES索引库中(每个类中这部分代码是不一样的)
@Component
public class ServeCanalDataSyncHandler extends AbstractCanalRabbitMqMsgListener<ServeSync> {

    @Resource
    private ElasticSearchTemplate elasticSearchTemplate;

    //此方法会接收到到来自mq的消息,然后按照解析消息、同步索引库的步骤执行
    @RabbitListener(bindings = @QueueBinding(
            value = @Queue(name = "canal-mq-jzo2o-foundations",
                    arguments = {
                            @Argument(name = "x-single-active-consumer", value = "true", type = "java.lang.Boolean")
                    }),
            exchange = @Exchange(name = "exchange.canal-jzo2o", type = ExchangeTypes.TOPIC),
            key = "canal-mq-jzo2o-foundations")
    )
    public void onMessage(Message message) throws Exception {
        //由于解析逻辑,所有子类的逻辑是一样的,索引自己放到父类中,此处直接调用父类的解析方法
        parseMsg(message);
    }

    //由于不同的子类实现逻辑不一样,因此每个子类自己实现此方法
    @Override
    public void batchSave(List<ServeSync> data) {
        //保存数据到ES指定的索引库
        elasticSearchTemplate.opsForDoc().batchInsert(IndexConstants.SERVE, data);
    }

    //由于不同的子类实现逻辑不一样,因此每个子类自己实现此方法
    @Override
    public void batchDelete(List<Long> ids) {
        //删除ES指定的索引库中的数据
        elasticSearchTemplate.opsForDoc().batchDelete(IndexConstants.SERVE, ids);
    }
}

模版方法设计模式

适用场景：

一个功能的完成需要一系列的步骤，这些步骤是固定的，但是某些步骤的具体实现是待定的

比如：老师和学生在上午的经历步骤是一样的，都是吃早饭、工作、吃午饭

但是其中工作的内容是不一样的，老师的工作是讲课，学生的工作是学习

实现流程：

定义一个抽象类作为父类，在父类中提供模版方法

在模板方法中定义出流程的步骤，能确定的行为直接写出，不能确定的行为定义为抽象方法

根据不同的行为定义不同的子类，继承抽象类，重写父类的抽象方法，完成各自的行为内容
