分布式事务

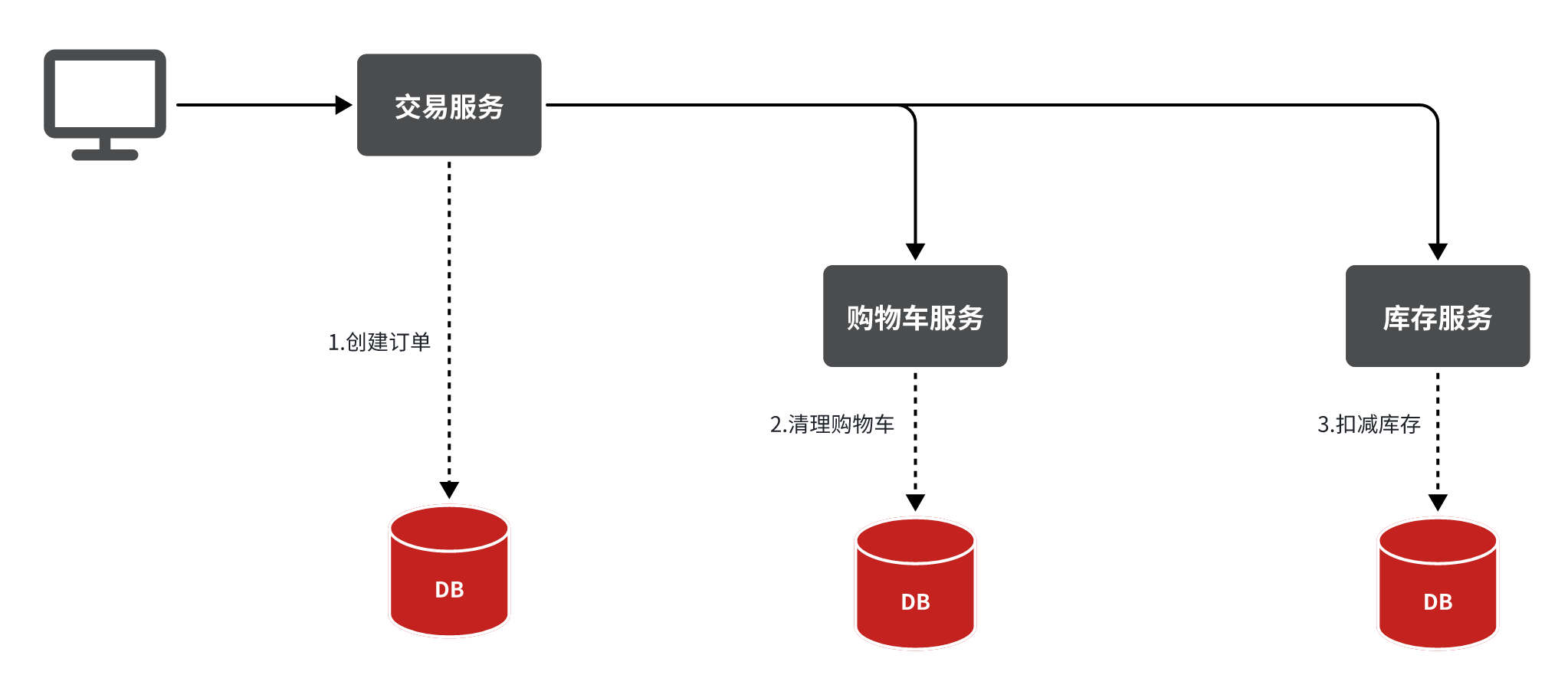

项目中的下单业务整体流程如下：

由于订单、购物车、商品分别在三个不同的微服务，而每个微服务都有自己独立的数据库，因此下单过程中就会跨多个数据库完成业务。而每个微服务都会执行自己的本地事务：

• 交易服务：下单事务
• 购物车服务：清理购物车事务
• 库存服务：扣减库存事务

整个业务中，各个本地事务是有关联的。因此每个微服务的本地事务，也可以称为分支事务。多个有关联的分支事务一起就组成了全局事务。最终必须保证整个全局事务同时成功或失败

默认情况下，微服务之间的事务管理是独立的。也就是说，如果某个微服务模块发生了回滚，但此时其他微服务模块是无法知道的，并不会同时进行回滚操作

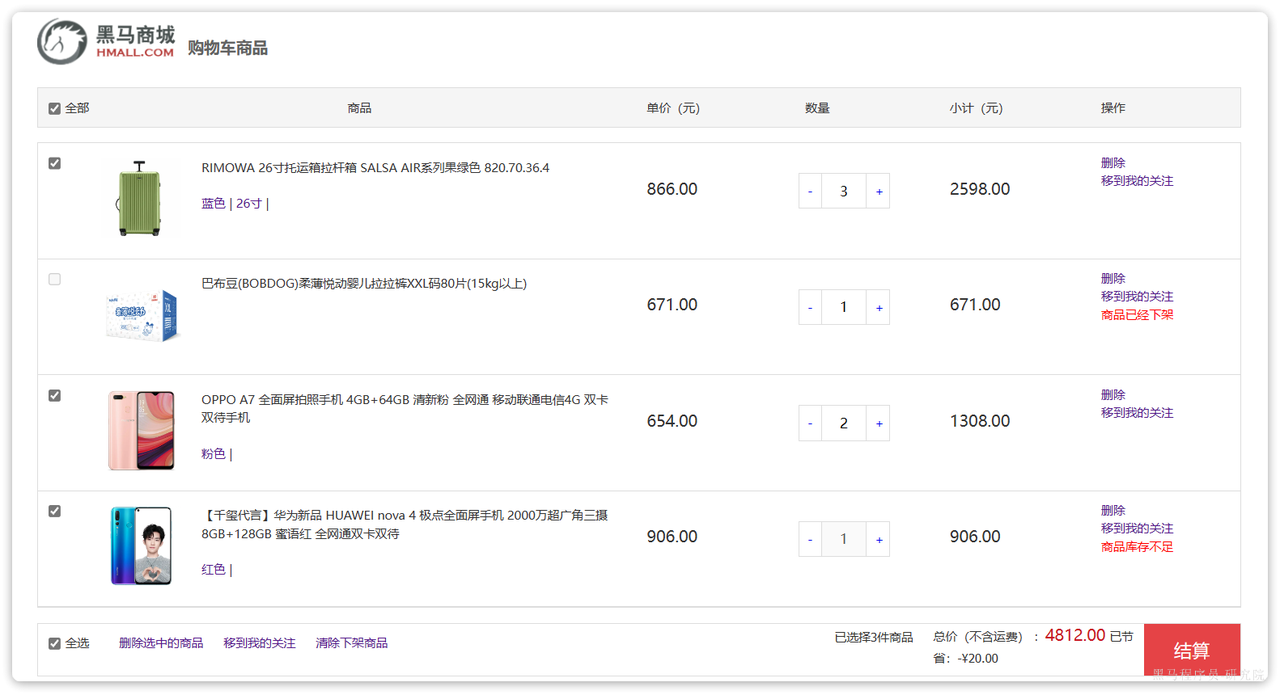

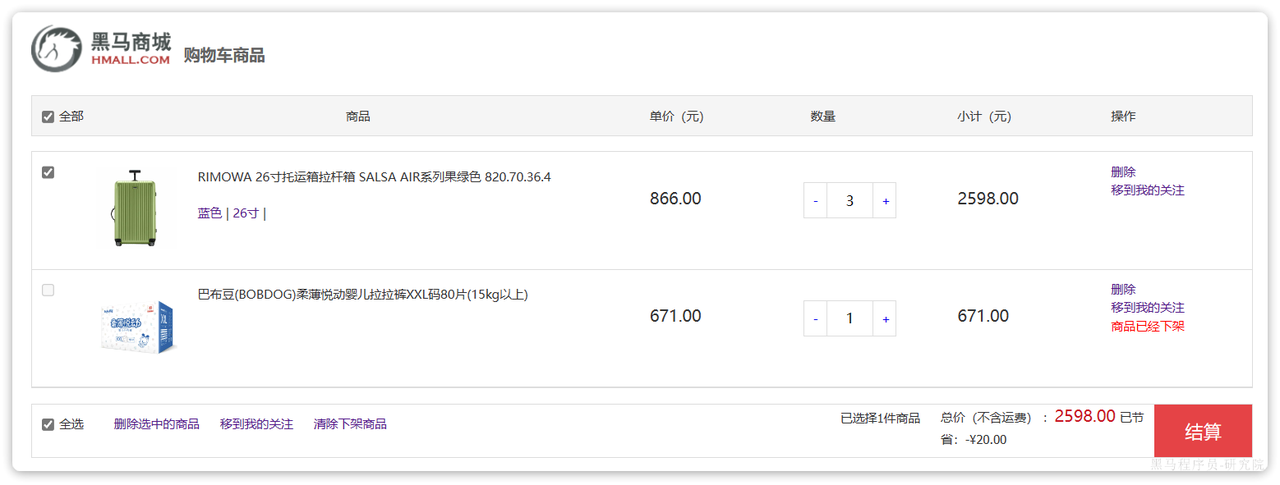

做一个测试，先进入购物车页面：

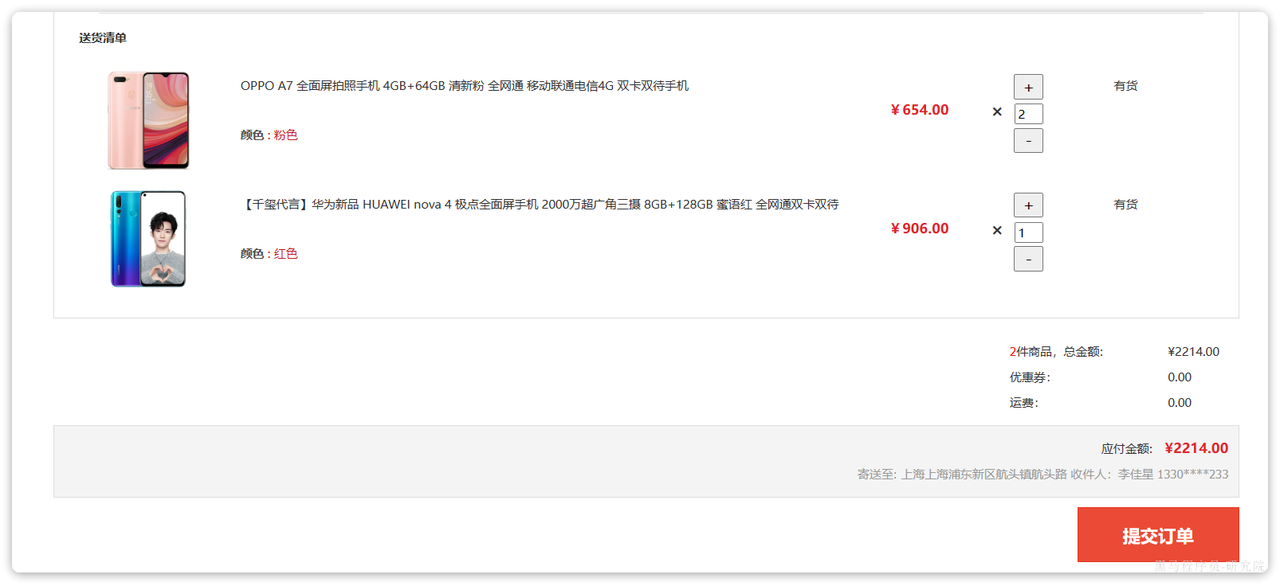

目前有4个购物车，然结算下单，进入订单结算页面：

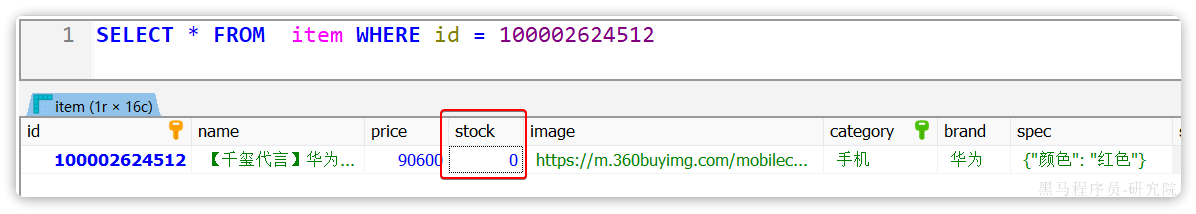

然后将购物车中某个商品的库存修改为0：

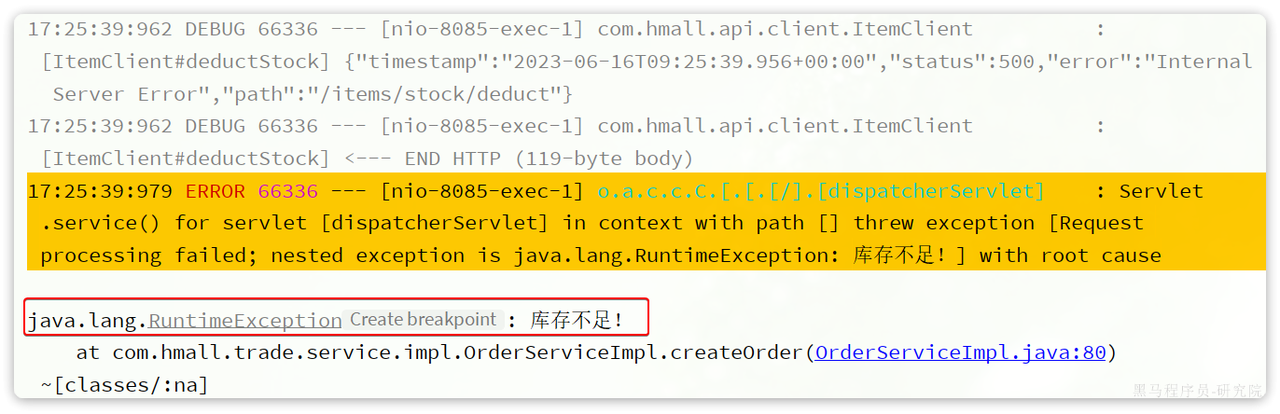

然后，提交订单，最终因库存不足导致下单失败：

然后去查看购物车列表，发现购物车数据依然被清空了，并未回滚：

认识Seata

解决分布式事务的方案有很多，但实现起来都比较复杂，因此一般会使用开源的框架来解决分布式事务问题。在众多的开源分布式事务框架中，功能最完善、使用最多的就是阿里巴巴在2019年开源的Seata了。官网地址：Apache Seata

其实分布式事务产生的一个重要原因，就是参与事务的多个分支事务互相无感知，**不知道彼此的执行状态**。因此解决分布式事务的思想非常简单：

就是找一个统一的事务协调者，与多个分支事务通信，检测每个分支事务的执行状态，保证全局事务下的每一个分支事务同时成功或失败即可。大多数的分布式事务框架都是基于这个理论来实现的

Seata也不例外，在Seata的事务管理中有三个重要的角色：

• TC (Transaction Coordinator) - 事务协调者：维护全局和分支事务的状态，协调全局事务提交或回滚。
• TM (Transaction Manager) - 事务管理器：定义全局事务的范围、开始全局事务、提交或回滚全局事务。
• RM (Resource Manager) - 资源管理器：管理分支事务，与TC交谈以注册分支事务和报告分支事务的状态，并驱动分支事务提交或回滚

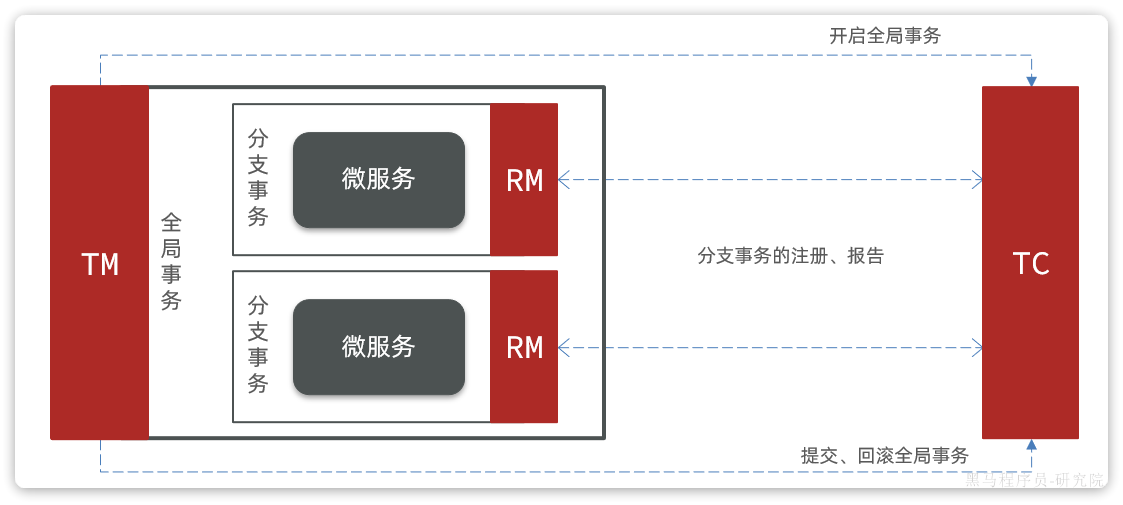

Seata的工作架构如图所示：

其中，TM和RM可以理解为Seata的客户端部分，引入到参与事务的微服务依赖中即可。将来TM和RM就会协助微服务，实现本地分支事务与TC之间交互，实现事务的提交或回滚

而TC服务则是事务协调中心，是一个独立的微服务，需要单独部署

TC部署

准备数据库表

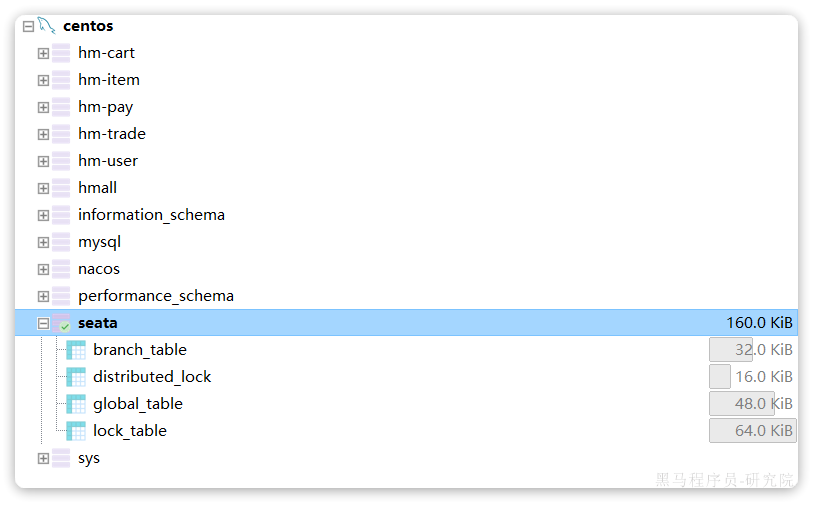

Seata支持多种存储模式，但考虑到持久化的需要，一般选择基于数据库存储。执行课前资料提供的《seata-tc.sql》，导入数据库表：

准备配置文件

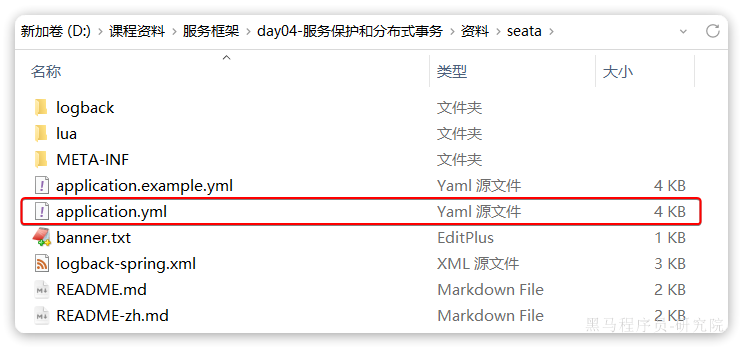

课前资料准备了一个seata目录，其中包含了seata运行时所需要的配置文件：

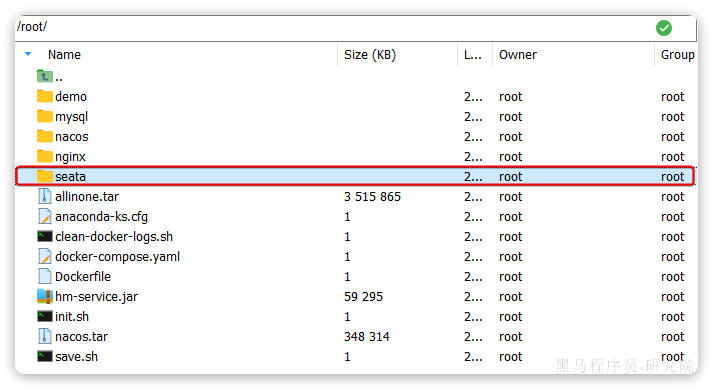

将整个seata文件夹拷贝到虚拟机的/root目录：

Docker部署

需要注意，要确保nacos、mysql都在hm-net网络中。如果某个容器不再hm-net网络，可以参考下面的命令将某容器加入指定网络：

docker network connect [网络名] [容器名]

在虚拟机的/root目录执行下面的命令：

docker run --name seata \
-p 8099:8099 \
-p 7099:7099 \
-e SEATA_IP=192.168.2.20 \
-v ./seata:/seata-server/resources \
--privileged=true \
--network hm-net \
-d \
seataio/seata-server:1.5.2

其中，SEATA_IP需要是宿主机的IP地址，否则后续无法连接到Seata服务

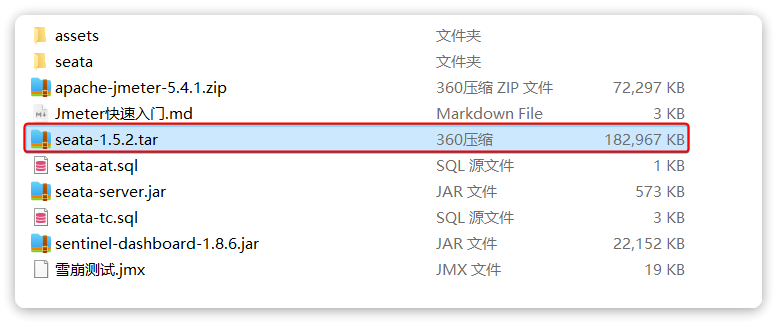

如果镜像下载困难，也可以把课前资料提供的镜像上传到虚拟机并加载：

Seata网页地址：http://192.168.2.20:7099

微服务集成Seata

参与分布式事务的每一个微服务都需要集成Seata，以trade-service为例

引入依赖

了方便各个微服务集成seata，还需要把seata配置共享到nacos，因此trade-service模块不仅仅要引入seata依赖，还要引入nacos依赖:

<!--统一配置管理-->
  <dependency>
      <groupId>com.alibaba.cloud</groupId>
      <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
  </dependency>
  <!--读取bootstrap文件-->
  <dependency>
      <groupId>org.springframework.cloud</groupId>
      <artifactId>spring-cloud-starter-bootstrap</artifactId>
  </dependency>
  <!--seata-->
  <dependency>
      <groupId>com.alibaba.cloud</groupId>
      <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
  </dependency>

改造配置

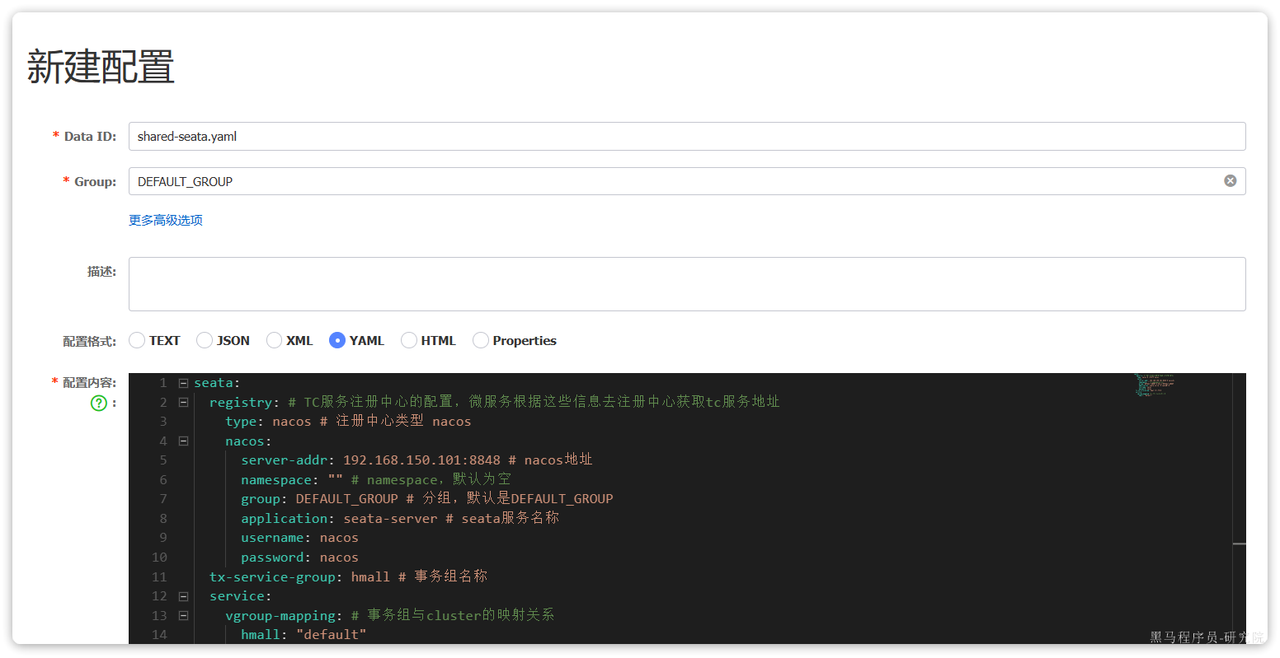

首先在nacos上添加一个共享的seata配置，命名为shared-seata.yaml：

内容如下：

seata:
  registry: # TC服务注册中心的配置，微服务根据这些信息去注册中心获取tc服务地址
    type: nacos # 注册中心类型 nacos
    nacos:
      server-addr: 192.168.2.20:8848 # nacos地址
      namespace: "" # namespace，默认为空
      group: DEFAULT_GROUP # 分组，默认是DEFAULT_GROUP
      application: seata-server # seata服务名称
      username: nacos
      password: nacos
  tx-service-group: hmall # 事务组名称
  service:
    vgroup-mapping: # 事务组与tc集群的映射关系
      hmall: "default"

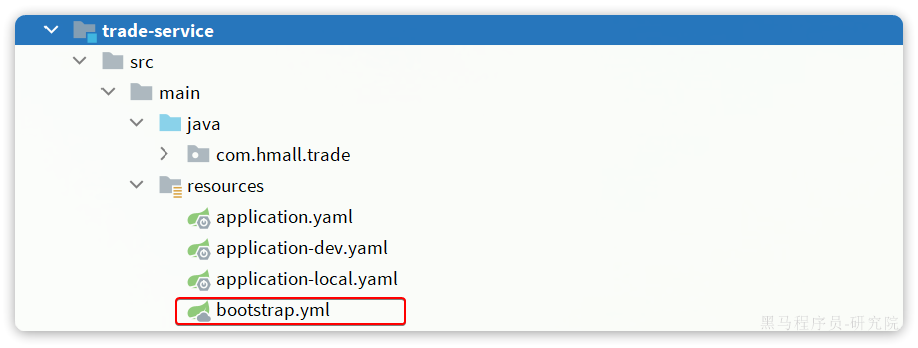

然后，改造trade-service模块，添加bootstrap.yaml：

内容如下：

spring:
  application:
    name: trade-service # 服务名称
  profiles:
    active: dev
  cloud:
    nacos:
      server-addr: 192.168.2.20 # nacos地址
      config:
        file-extension: yaml # 文件后缀名
        shared-configs: # 共享配置
          - dataId: shared-jdbc.yaml # 共享mybatis配置
          - dataId: shared-log.yaml # 共享日志配置
          - dataId: shared-swagger.yaml # 共享日志配置
          - dataId: shared-seata.yaml # 共享seata配置

可以看到这里加载了共享的seata配置

然后改造application.yaml文件，内容如下：

server:
  port: 8085
feign:
  okhttp:
    enabled: true # 开启OKHttp连接池支持
  sentinel:
    enabled: true # 开启Feign对Sentinel的整合
hm:
  swagger:
    title: 交易服务接口文档
    package: com.hmall.trade.controller
  db:
    database: hm-trade

参考上述办法分别改造hm-cart和hm-item两个微服务模块

测试

接下来就是测试的分布式事务的时候了

找到trade-service模块下的com.hmall.trade.service.impl.OrderServiceImpl类中的createOrder方法，也就是下单业务方法

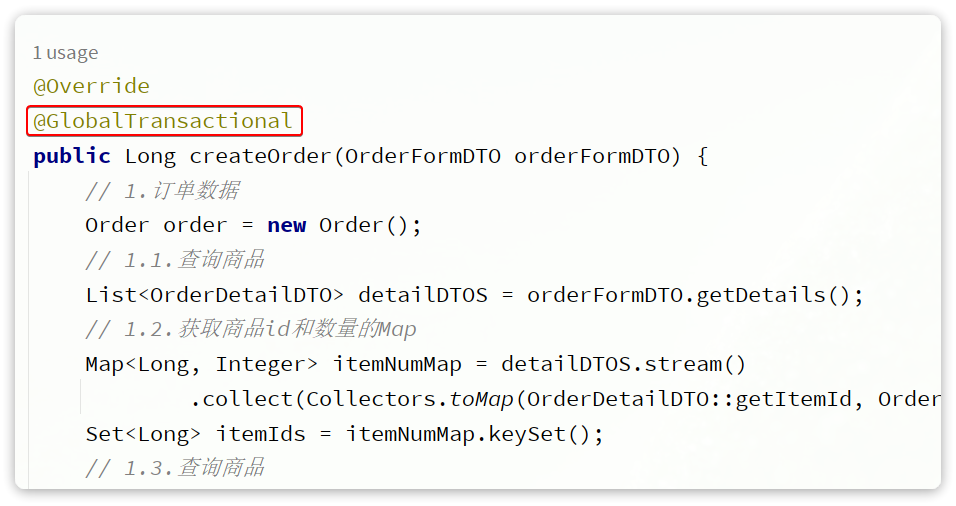

将其上的@Transactional注解改为Seata提供的@GlobalTransactional：

@GlobalTransactional注解就是在标记事务的起点，将来TM就会基于这个方法判断全局事务范围，初始化全局事务

重启trade-service、item-service、cart-service三个服务。再次测试，发现分布式事务的问题解决了！

@GlobalTransactional 只需要在事务发起方的方法上添加即可，一旦标记了该注解，Seata 会自动创建全局事务，并在整个调用链中传播

XA模式

Seata支持四种不同的分布式事务解决方案：

• XA
• TCC
• AT
• SAGA

这里以XA模式和AT模式来给大家讲解其实现原理

XA 规范 是 X/Open 组织定义的分布式事务处理（DTP，Distributed Transaction Processing）标准，XA 规范 描述了全局的TM与局部的RM之间的接口，几乎所有主流的数据库都对 XA 规范 提供了支持

两阶段提交

XA是规范，目前主流数据库都实现了这种规范，实现的原理都是基于两阶段提交

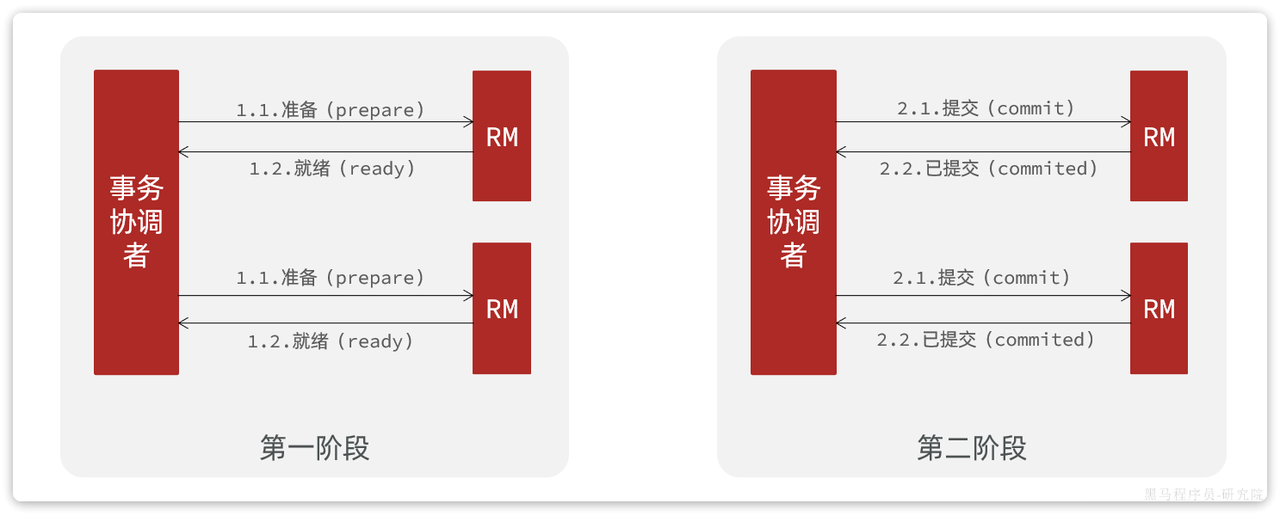

正常情况：

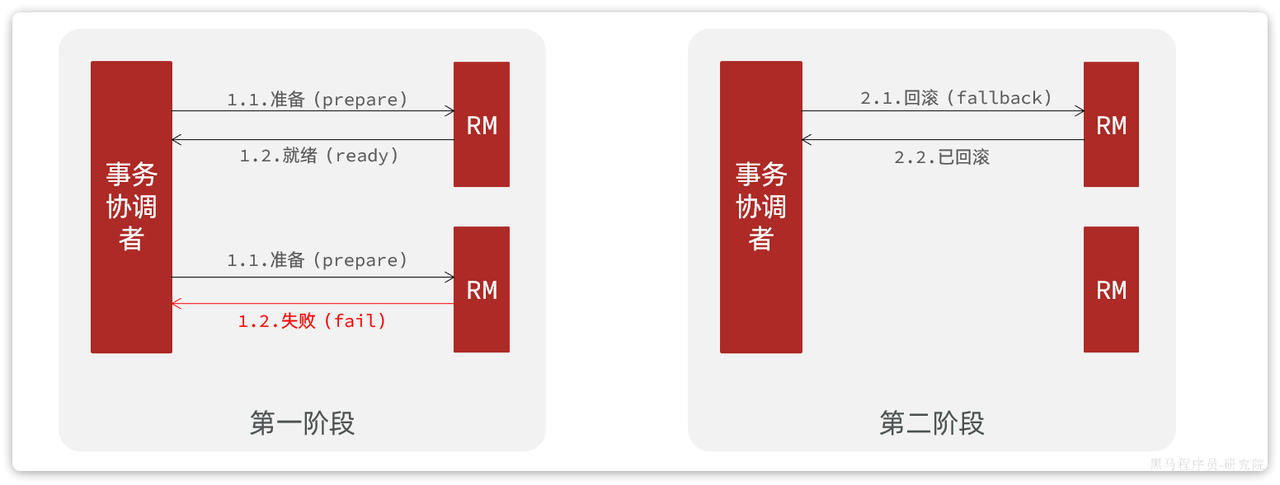

异常情况：

一阶段：

• 事务协调者通知每个事务参与者执行本地事务
• 本地事务执行完成后报告事务执行状态给事务协调者，此时事务不提交，

二阶段：

• 事务协调者基于一阶段的报告来判断下一步操作
• 如果一阶段都成功，则通知所有事务参与者，提交事务
• 如果一阶段任意一个参与者失败，则通知所有事务参与者回滚事务

Seata的XA模型

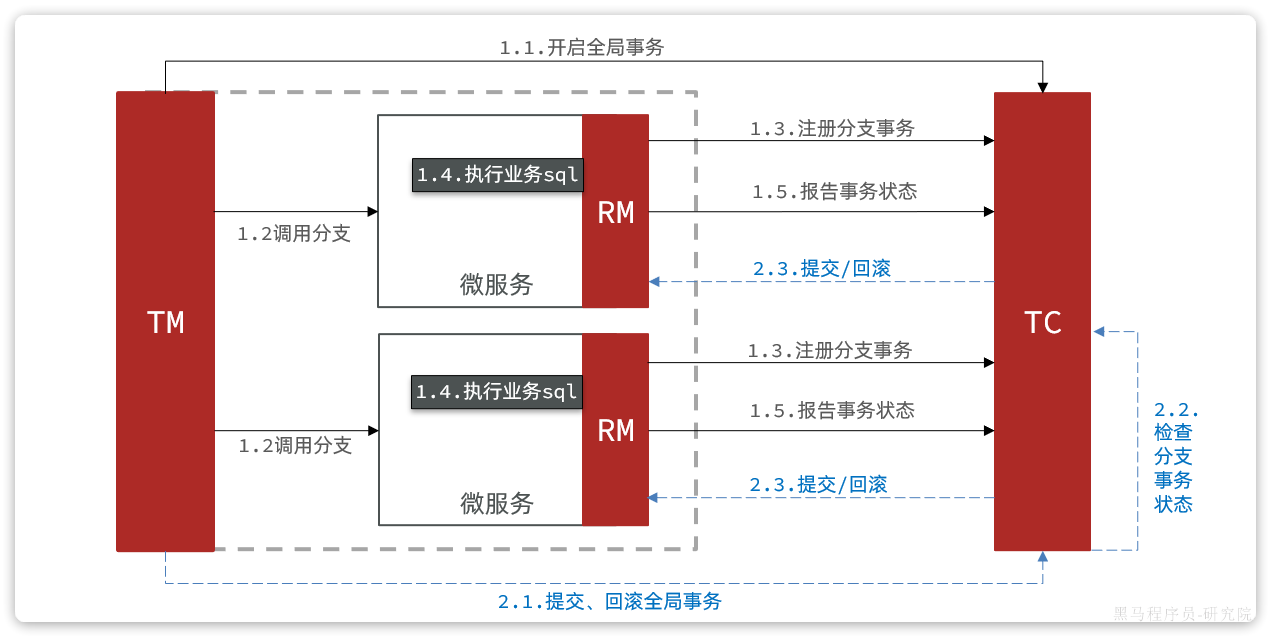

Seata对原始的XA模式做了简单的封装和改造，以适应自己的事务模型，基本架构如图：

RM一阶段的工作：

1. 注册分支事务到TC
2. 执行分支业务sql但不提交
3. 报告执行状态到TC

TC二阶段的工作：

1. TC检测各分支事务执行状态
2. 如果都成功，通知所有RM提交事务
3. 如果有失败，通知所有RM回滚事务

RM二阶段的工作：

• 接收TC指令，提交或回滚事务

优缺点

XA模式的优点是什么？

• 事务的强一致性，满足ACID原则
• 常用数据库都支持，实现简单，并且没有代码侵入

XA模式的缺点是什么？

• 因为一阶段需要锁定数据库资源，等待二阶段结束才释放，性能较差
• 依赖关系型数据库实现事务

实现步骤

首先，要在配置文件中指定要采用的分布式事务模式，在Nacos中的共享shared-seata.yaml配置文件中设置：

seata:
  data-source-proxy-mode: XA

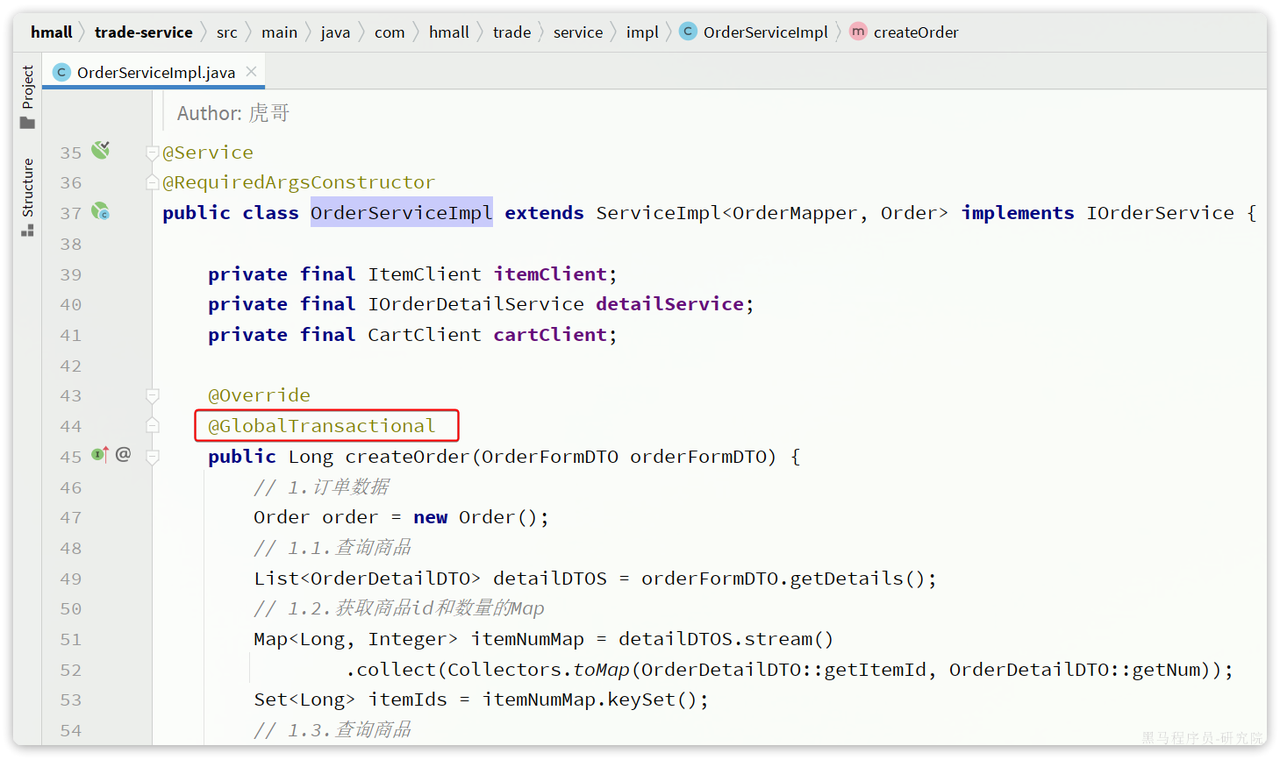

其次，利用@GlobalTransactional标记分布式事务的入口方法：

AT模式（推荐）

AT模式同样是分阶段提交的事务模型，不过弥补了XA模型中资源锁定周期过长的缺陷

Seata的AT模型

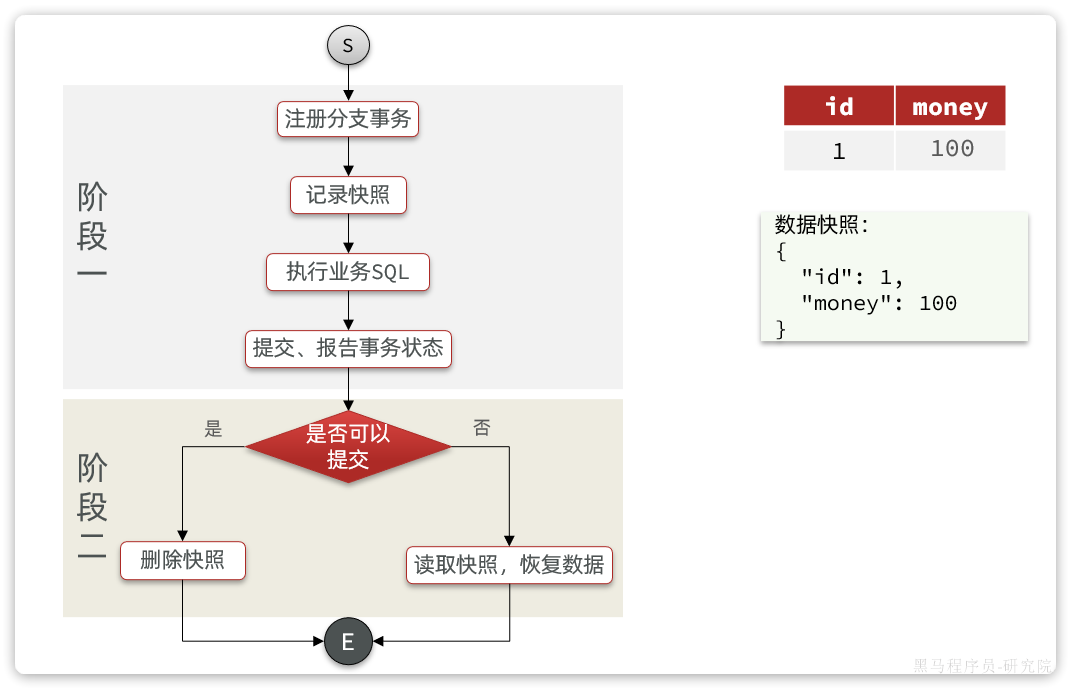

基本流程图：

阶段一RM的工作：

• 注册分支事务
• 记录undo-log（数据快照）
• 执行业务sql并提交
• 报告事务状态

阶段二提交时RM的工作：

• 删除undo-log即可

阶段二回滚时RM的工作：

• 根据undo-log恢复数据到更新前

简单理解，就是每个分支事务在执行前，先会保存一份原来的数据，然后直接提交事务。当后续事务出现问题时，按照保存的数据进行恢复

流程梳理

用一个真实的业务来梳理下AT模式的原理

比如，现在有一个数据库表，记录用户余额：

其中一个分支业务要执行的SQL为：

update tb_account set money = money - 10 where id = 1

AT模式下，当前分支事务执行流程如下：

一阶段：

1. TM发起并注册全局事务到TC
2. TM调用分支事务
3. 分支事务准备执行业务SQL
4. RM拦截业务SQL，根据where条件查询原始数据，形成快照

{
  "id": 1, "money": 100
}

5. RM执行业务SQL，提交本地事务，释放数据库锁。此时 money = 90
6. RM报告本地事务状态给TC

二阶段：

1. TM通知TC事务结束
2. TC检查分支事务状态
3. 如果都成功，则立即删除快照
4. 如果有分支事务失败，需要回滚。读取快照数据（{“id”: 1, “money”: 100}），将快照恢复到数据库。此时数据库再次恢复为100

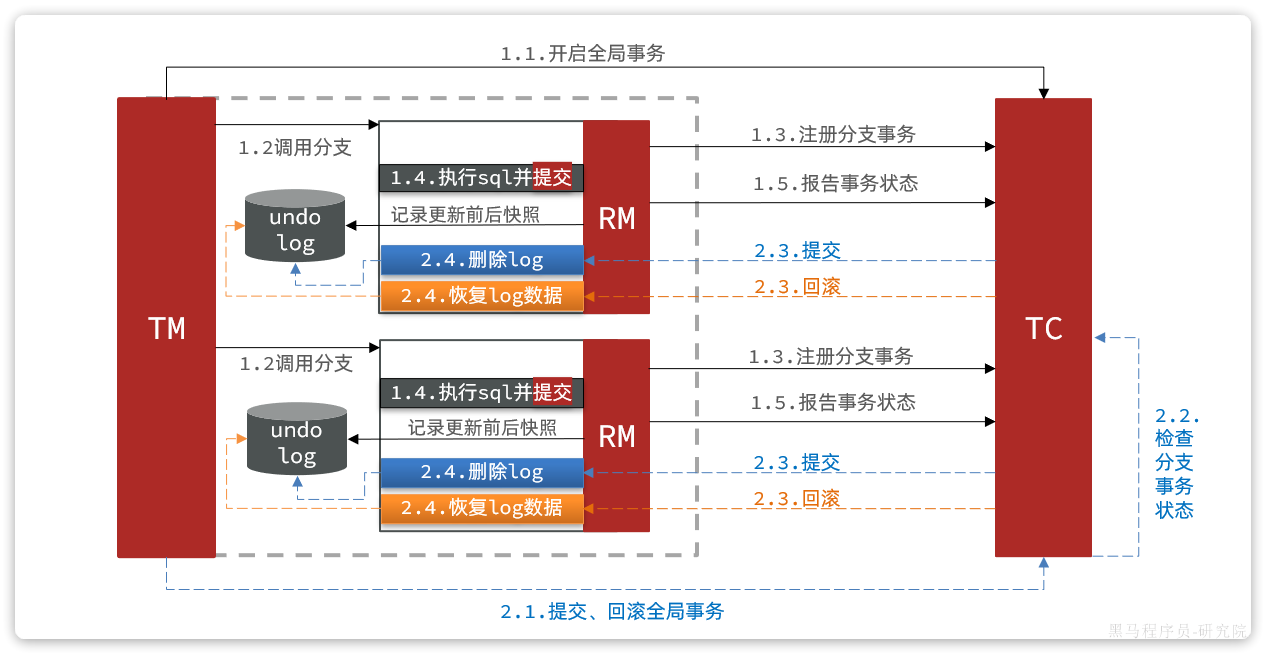

流程图：

AT与XA的区别

简述AT模式与XA模式最大的区别是什么？

• XA模式一阶段不提交事务，锁定资源；AT模式一阶段直接提交，不锁定资源。
• XA模式依赖数据库机制实现回滚；AT模式利用数据快照实现数据回滚。
• XA模式强一致；AT模式最终一致

可见，AT模式使用起来更加简单，无业务侵入，性能更好。因此企业90%的分布式事务都可以用AT模式来解决

实现步骤

将资料中的seata-at.sql添加到对应的数据库中：

-- for AT mode you must to init this sql for you business database. the seata server not need it.
CREATE TABLE IF NOT EXISTS `undo_log`
(
    `branch_id`     BIGINT       NOT NULL COMMENT 'branch transaction id',
    `xid`           VARCHAR(128) NOT NULL COMMENT 'global transaction id',
    `context`       VARCHAR(128) NOT NULL COMMENT 'undo_log context,such as serialization',
    `rollback_info` LONGBLOB     NOT NULL COMMENT 'rollback info',
    `log_status`    INT(11)      NOT NULL COMMENT '0:normal status,1:defense status',
    `log_created`   DATETIME(6)  NOT NULL COMMENT 'create datetime',
    `log_modified`  DATETIME(6)  NOT NULL COMMENT 'modify datetime',
    UNIQUE KEY `ux_undo_log` (`xid`, `branch_id`)
) ENGINE = InnoDB
  AUTO_INCREMENT = 1
  DEFAULT CHARSET = utf8mb4 COMMENT ='AT transaction mode undo table';

该数据表是添加到业务对应的数据库下，而非seata服务的数据库

然后，修改配置文件，将事务模式改为AT模式：

seata:
data-source-proxy-mode: AT # AT模式
